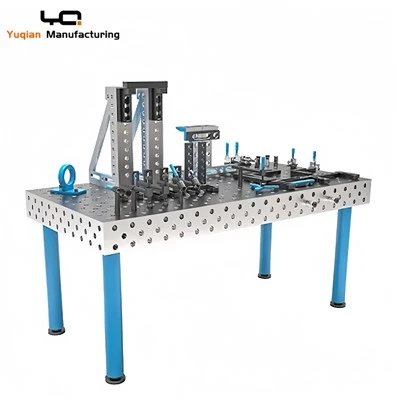

Payvandlash sxemasi jadvalimiz payvandlashdan oldin metall qismlarni belgilash, tekislash, qisish va tekshirish uchun ishlatiladi. Jadval operatorlarga har bir ish uchun vaqtinchalik yo'riqnomalar o'rniga aniq ma'lumotnoma tizimini beradi. To'xtash joylari va qo'llab-quvvatlash bloklari panjara belgilaridan yoki koordinata belgilaridan joylashtirilishi mumkin. Bu ustaxonada ramkalar, taglik plitalari, tartibsiz qismlar va takroriy tartibga solish ishlari bajarilganda foydalidir.
Mahsulot parametrlari
|
Parametr |
Tafsilotlar |
|
Material |
Quyma temir tanasi, Q355 yoki S355MC po'lat plitalari yoki zanglamaydigan po'latdan yasalgan variant |
|
Joylashtirish belgilari |
Millimetr o'lchagich, panjara chizig'i va koordinata belgisi variantlari |
|
Teshik namunasi |
D16 / D28 tizim teshiklari, M16 / M28 burg'ulash opsiyasi |
|
Grid Pitch |
50 mm panjara va 100 mm mos yozuvlar oralig'i |
|
Hajmi opsiyasi |
To'rtburchak, yumaloq, tartibsiz yoki katta o'lchamli platforma |
|
Yuzaki |
Qayta ishlangan va moylangan sirt, ixtiyoriy nitridlash |
|
Qo'llab-quvvatlash |
Standart yoki sozlanishi oyoqlari bilan qovurg'ali taglik |
Asosiy ilovalar
Payvandlash sxemasi jadvali payvandlash ustaxonalarida o'lchash, chizish, sinov yig'ish, qisqichni rejalashtirish, armatura yozish, yakuniy tekshirish va joylashtirish ishlari uchun ishlatiladi.
Sifatni tekshirish
Qadoqlashdan oldin payvandlash sxemasi jadvali chekka belgilari, teshik qatorlari, o'lchagich belgilari, qo'llab-quvvatlovchi qovurg'alar va ishchi yuz uchun tekshiriladi. Toza belgilar va silliq teshiklar operatorga maketni yozib olishga va keyinchalik taxmin qilmasdan qayta qurishga yordam beradi.
TSS
Savol: Jadvalda o'lchov belgilari bo'lishi mumkinmi?
Javob: Ha. Jadvalning chetiga va yuzasiga millimetr shkalasi belgilari va koordinata belgilari qo'shilishi mumkin.
Savol: Payvandlash jadvali tartibsiz ish qismlariga mos keladimi?
Javob: Ha. Noto'g'ri yoki katta hajmli ish qismlari uchun maxsus shakllar tayyorlanishi mumkin.
Savol: Qayta ishlashga qanday yordam beradi?
Javob: Malumot belgilari operatorlarga yozilgan pozitsiyalardan tartibni qayta tiklashga yordam beradi.
